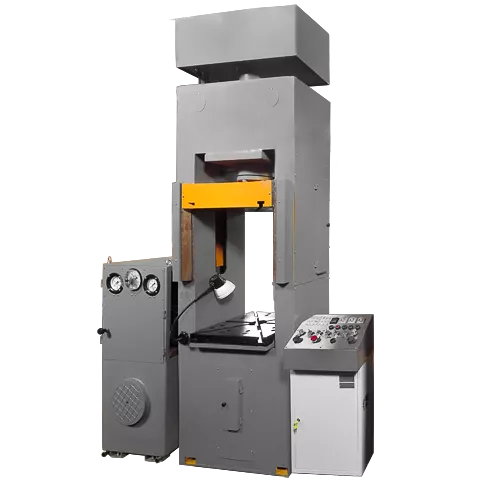

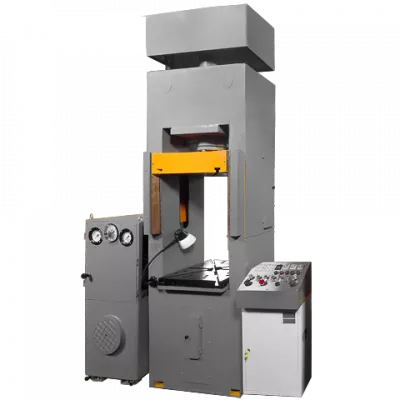

Пресс гидравлический ДГ2434, ДЕ2434
Гидравлический пресс ДЕ2432, предназначен для формования изделий из реактопластов методами прямого и трансферного (литьевого) прессования, для изготовления изделий из резины, неметаллических материалов и изделий из тонколистового металла.
Имеется силовая и контрольно-регулирующая аппаратура для подключения обогрева пресс-формы.
Режимы работы:
- наладочный, полуавтоматический.
Циклы работы:
- с выталкивателем и без выталкивателя,
- с подпрессовками и без подпрессовок,
- с отключением двигателя во время выдержки и без отключения.
Дополнительное оборудование, инструмент к гидравлическому прессу ДЕ2432, который можно приобрести отдельно:
- Спец оснастка по заказу клиента
- Оснащение пресса греющими плитами

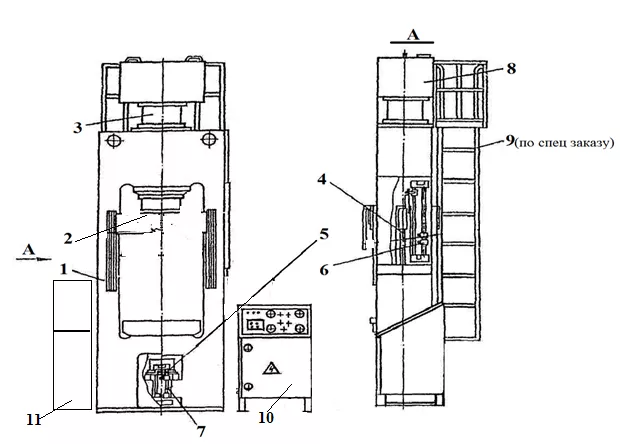

Пресс гидравлический для изготовления изделий из пластмасс ДЕ2434, ДГ2434
.
Основные узлы пресса ДЕ2434
- Станина
- Ползун
- Главный цилиндр
- цилиндр возврата
- Выталкиватель
- Механизм конечных выключателей ползуна
- Механизм конечных выключателей выталкивателя
- Бак наполнения
- Лестница с площадкой -(по заказу за отдельную плату)
- Электрошкаф
- Гидроагрегат
Комплект поставки пресса ДЕ2434
- Пресс в сборе ДЕ2434
- Запасные части
- Кольцо ГОСТ 9833
- 005-008-19-2 9шт
- 011-014-19-2 3шт
- 012-016-25-2 6шт
- 016-020-25-2 2шт
- 017-021-25-2 4шт
- 021-025-25-2 1шт
- 030-034-25-2 6шт
- 037-045-46-2 2шт
- 040-044-25-2 6шт
- 070-080-58-2 2шт
- 080-090-58-2 2шт
- 130-140-58-2 2шт
- 345-360-85-2 1шт
- Манжеты ГОСТ 14896
- 340х320 2шт
- Рукав высокого давления 7шт
- Шприц рычажно-плунжерный 1шт
- Кольцо ГОСТ 9833
- Документы
- Руководство по эксплуатации пресса ДЕ2434 1шт
- Руководство по эксплуатации Гидроагрегат ГПДА 1шт
- Руководство по эксплуатации 2ТРМ1 1шт
- Инструкция Н3СR 3шт
- Инструкция RITTAL 1шт
Устройство составных частей пресса ДЕ2434, ДГ2434
Конструктивно все основные узлы пресса ДЕ2434, ДГ2434 располагаются на станине: в ее верхнюю поперечину встроен главный цилиндр с баком и клапаном наполнения, в нишах расположены цилиндры возврата, трубопроводы, механизм конечных выключателей ползуна. Выталкиватель, с механизмом конечных выключателей, закреплен в нижней поперечине станины.
Электроаппаратура пресса размещена в отдельном шкафу.
Гидроагрегат установлен слева от станины.

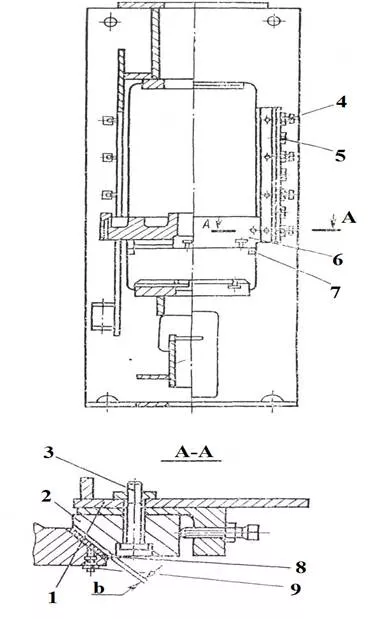

Станина пресса ДЕ2434, ДГ2434
Станина 1 – рамного типа, сварная. На стойках станины расположены закрепленные винтами 3клиновые направляющие 2. С помощью регулировочных винтов 4 и 5 устанавливается зазор между рабочими поверхностями направляющих станины и ползуна.
Ползун гидравлического пресса ДЕ2434, ДГ2434
Ползун пресса 6 представляет собой массивную чугунную плиту, опирающаяся проушинами на плунжеры цилиндров возврата, которые через прорези в боковых листах выходят в ниши станины. Направляющие ползуна снабжены текстолитовыми накладками 8. Для их смазки установлены пресс масленки 9.
Гидроцилиндры пресса ДЕ2434, ДГ2434
Гидроцилиндры (выталкиватель, цилиндры возврата) выполнены в соответствии с требованиями отраслевого стандарта.
Главный цилиндр – плунжерного типа. С помощью гайки 1 и полуколец 2 корпус цилиндра 3 закреплен в верхней поперечине станины. Уплотнение плунжера 4 осуществляется манжетой 5. Втулка 6 служит для обеспечения необходимого направления плунжеру и удерживается втулкой 7 с уплотнением 9 и фланцем 8. Уплотнения 10 и 11 предотвращают утечки рабочей жидкости. Утечки через отверстие 12 по трубке направляются в бак гидроагрегата. Плунжер соединяется с ползуном при помощи шайбы 13 и болта 14. Винт 18 служит для фиксации плунжера в верхнем положении при транспортировке и ремонтах. Винт 18 сблокирован с конечным выключателем, что исключает возможность включение цилиндра ползуна на ход вниз при зафиксированном плунжере. На верхнем торце цилиндра пресса ДЕ2434, ДГ2434 закреплены клапан наполнения и бак наполнения. Герметизация соединения бака и цилиндра обеспечивается резиновой прокладкой 15. Уплотнительные манжеты 5,9,17 имеют защитные капроновые кольца.

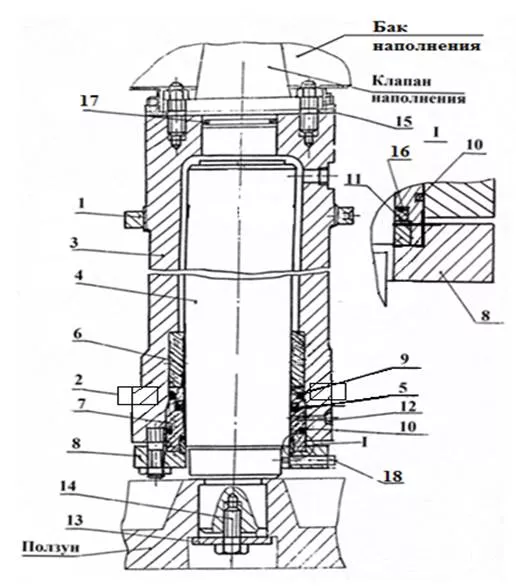

Главный цилиндр пресса ДЕ2434, ДГ2434

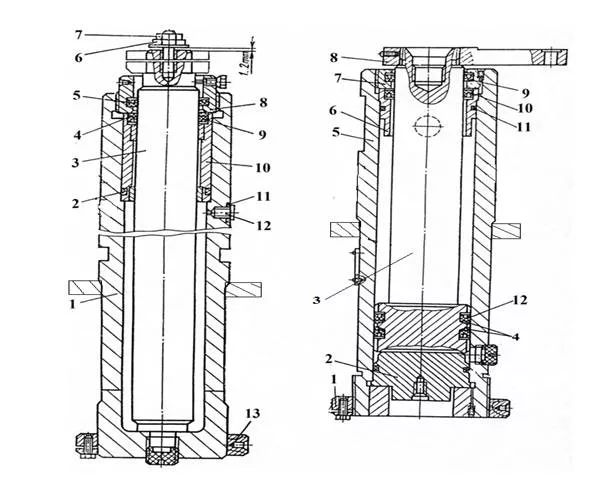

Цилиндр возврата и цилиндр выталкивателя пресса ДЕ2434, ДГ2434
Цилиндры возврата: корпус цилиндра крепится в специальной поперечине, расположенной в стойке станины, при помощи гайки 13. Уплотнение плунжера 3 осуществлено манжетой 9. Гайка 6 и контргайка 7 закреплены таким образом, что плунжер имеет возможность ограниченного перемещения в проушине ползуна для компенсации погрешности хода. Втулка 10 служит для обеспечения необходимого направления плунжеру и закреплена гайкой 8. Отверстие, закрытое пробкой 12 с прокладкой 11, служит для удаления воздуха из полости цилиндра. Для очистки плунжера от пыли и прочих инородных частиц установлена манжета 5.
Цилиндр выталкивателя представляет собой цилиндр поршневого типа. Его корпус 5 крепится в нижней поперечине станины при помощи гайки 1. Днищем цилиндра служит крышка 2. В верхней части корпуса установлена направляющая втулка 6. Уплотнение по наружному диаметру втулки 6 достигается резиновым кольцом 11, а по внутреннему диаметру манжетой 10. Уплотнение поршня 3 обеспечивается манжетами 12, которые предохраняются от преждевременного износа защитными кольцами 4. Поводок 8 служит для закрепления подвижной штанги механизма конечных выключателей выталкивателя. Для очистки поршня 3 от пыли и инородных частиц в гайке 7 установлена манжета 9.

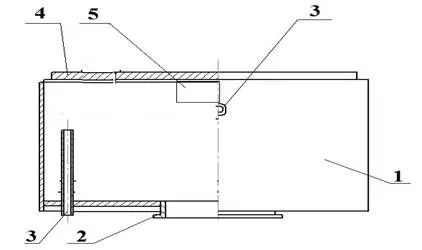

Бак наполнения пресса ДЕ2434, ДГ2434
Бак наполнения 1 изготовлен из листового проката. Он крепится к главному цилиндру пресса ДЕ2434, ДГ2434 при помощи фланца 2. В баке имеется патрубок 3, через который осуществляется соединение с баком гидроагрегата. Труба для слива масла из бака наполнения находится в правой нише станины и выведена на заднюю ее стенку. От гидроагрегата к баку наполнения подведена труба, через которую осуществляется слив масла из линии управления гидросистемы. На передней стенке бака расположен маслоуказатель 6, на крышке – воздухоочиститель 5. В баке размещен радиатор для охлаждения масла.

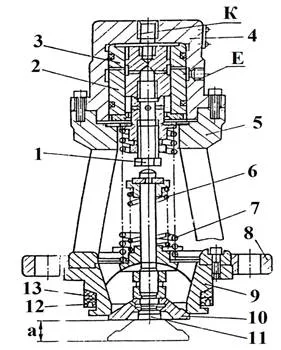

Клапан наполнения пресса ДЕ2434, ДГ2434
Предназначен для пропуска больших объемов масла из бака наполнения в полость главного цилиндра и обратно во время холостых ходов, а также герметичного разделения полостей цилиндра и бака во время рабочего хода пресса. Управление клапаном наполнения пресса ДЕ2434, ДГ2434 осуществляется от основного потока линии цилиндров возврата.
При подаче давления в подпоршневую полость управляющего цилиндра 4 оба поршня 2 и 3 начинают двигаться вниз и через промежуточные детали открывают разгрузочный клапан штока 11. При открытии разгрузочного клапана происходит быстрый и плавный сброс давления. Поршень 2, служащий для открытия разгрузочного клапана, выбрав ход, останавливается.
Электрооборудование пресса ДЕ2434, ДГ2434
Насос гидросистемы пресса ДЕ2434, ДГ2434 приводится во вращение асинхронным трехфазным коротко замкнутым электродвигателем. Для управления гидроаппаратами служат шесть электромагнитов постоянного тока 24В. Ограничение движений механизмов и блокировки выполняется семью бесконтактными преобразователями положения.
Выполнение операций управления прессом ДЕ2434, ДГ2434 в соответствии с циклограммой осуществляется с помощью командоконтроллера, принцип работы которого основан на циклическом опросе состояния датчиков и выполнения команд в соответствии с записанной в управляющей памяти контролера программой. В программе все электромагниты, оперативные памяти и другие исполнительные аппараты включаются согласно логическим формулам. Схема позволяет контролировать длительность паузы перед подпрессовками и время выдержки изделия под давлением (выдержка прессования).
При выполнении условий, накладываемых программой, включается соответствующий исполнительный аппарат, что в свою очередь приводит к движению какого-либо механизма пресса ДЕ2434, ДГ2434 .
Электрическая схема обеспечивает работу пресса ДЕ2434, ДГ2434 в следующих режимах:
- Наладочном
- Полуавтоматическом:
- прямого прессования
- трансферного прессования
Управление работой пресса ДЕ2434, ДГ2434 осуществляется с панели пульта электрошкафа Соединение электрошкафа с электрооборудованием пресса осуществляется штепсельными разъемами.

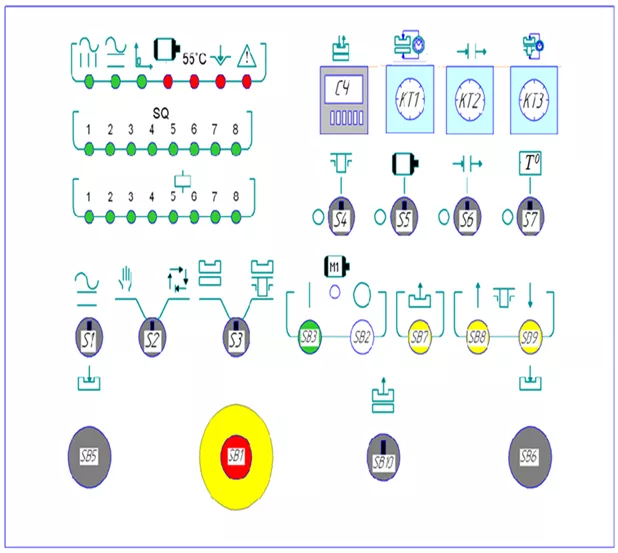

Панель пульта пресса ДЕ2434, ДГ2434

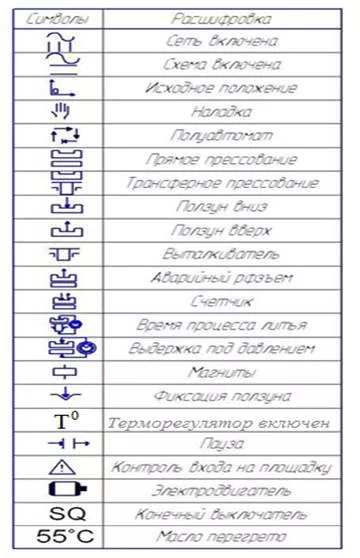

Расшифровка символов пульта пресса ДЕ2434, ДГ2434
Подготовка гидравлического пресса ДЕ2434, ДГ2434 к первоначальному пуску
- Для удаления влаги из изоляции обмоток электродвигателя, из электроаппаратуры и проводов перед пуском пресс ДЕ2434, ДГ2434 должен находиться в сухом помещении не менее 3-х суток.
- Подсоединить маслоохладитель к водопроводной сети и канализации;
- После подключения к силовой электросети надежно заземлить пресс ДЕ2434, ДГ2434, присоединив его к общей системе заземления.
- Выполнить все требования, относящиеся к первоначальному пуску и изложенные в соответствующих руководствах по эксплуатации электрооборудования и гидроагрегата.
- Произвести заливку рабочей жидкости в бак наполнения и в бак гидроагрегата.
Настройка и наладка пресса ДЕ2434, ДГ2434
- Все работы по регулировке и настройке пресса ДЕ2434, ДГ2434 производить в режиме «НАЛАДКА»
- Произвести настройку гидросистемы и режимов работы в соответствии с руководством к гидроагрегату и электрооборудованию.
- Величины ходов ползуна и выталкивателя установить в зависимости от высоты пресс-формы, высоты прессуемого изделия, марки и предварительной подготовки пресс-материала с помощью соответствующих конечных выключателей. Величина хода определяется ходом толкателей пресс-формы.
- Отрегулировать скорость холостого хода вниз (не менее 35,0 мм /сек.)
- Отрегулировать требуемое усилие прессования.
- Сомкнуть пресс-форму и проверить по манометру при каком давлении пресс ДЕ2434, ДГ2434 отключается (встает на выдержку), сравнить это давление с требуемым, и соответственно поднять или отпустить регулировочную стрелку.
- Установив режим работы «ПОЛУАВТОМАТ», приступить к работе.
ЗАПРЕЩАЕТСЯ:
- допускать к работе и обслуживанию пресса ДЕ2434, ДГ2434 лиц, не аттестованных в установленном порядке;
- эксплуатировать пресс ДЕ2434, ДГ2434 при его неисправности;
- производить обслуживание и ремонт пресса в процессе ДЕ2434, ДГ2434 его работы;
- производить смену пресс-форм при плунжере не закрепленном в верхнем положении;
- оставлять работающий пресс ДЕ2434, ДГ2434 без защитных кожухов и ограждений, предусмотренных конструкцией.
Пресс гидравлический ДГ2434, ДЕ2434 ― Характеристики
Бренд
|
РОССИЯ |
Мощность привода, кВт
|
15 |
Номинальное усилие пресса, кН
|
2500 |
Наибольший ход ползуна, мм
|
710 |
Максимальное расстояние между столом и ползуном, мм
|
1250 |
Размеры стола, мм
|
1120х1000 |
Скорость ползуна при холостом ходе, мм/с
|
250 |
Скорость ползуна при рабочем ходе, мм/с
|
5.5 |
Скорость ползуна при возвратном ходе, мм/с
|
70 |
Время условного цикла, с
|
40 |
Номинальное усилие нижнего выталкивателя, кН
|
500 |
Ход нижнего выталкивателя, мм
|
360 |
Масса, кг
|
10300 |
Габаритные размеры, мм
|
1480х2720х4750 |
Срок поставки
|
Под заказ |
Гарантия, мес.
|
12 |
