Обзор пластинчатых (шиберных) насосов для вязких и густых веществ.
19 октября 2015 0:00
Обзор пластинчатых (шиберных) насосов для вязких и густых веществ (компонентов).
Эта статья может помочь выбрать и приобрести эффективный шиберный, (пластинчатый, лепестковый, лопастной, пластинчато-роторный) пищевой насос.
В нефтяной отрасли перекачивают нефть; мазут; нефтешлам; смазку; отработанный растворитель и нефтепродукты
В остальных сферах: для битума; асфальта; полиола; черного щелока; силиката натрия; насыщенных полиолов; стеората кальция; пенкообразущей пены на водной основе;
В большом и малом производстве, когда традиционный метод транспортировки густых и вязких составляющих и их розлив ведрами уже не эффективен, покупают пластинчатый (шиберный), шестеренчатый, кулачковый(коловратный), импеллерный(ламельный), перистальтический насос или насосы. Особенно эффективен роторный (ротационный) пластинчатый(шиберный, лопастной, лепестковый) насос.
Специалист по промышленному оборудованию.
Максим Рой.
Для шоколада и шоколадной глазури; меда; патоки; жидкого сахара; мелассы; карамели; крема; сиропа; варенья с мягкими включениями; джема; повидла; фруктового пюре; сгущенного молока; растительного и животного жира; глицерина; сливочного и растительного маргарина; сливочного и растительного масла; всех видов майонеза; кетчупа с мягкими включениями; горчицы; томатной пасты; пивного и квасного сусла, фруктовых соков, в пищевой отрасли.




В химической промышленности:
Для жидкого мыла любого цвета; сульфокислоты; парафин; жидкое стекло; щелочи; клея; мастики; лак; красок; шпатлевок; кислоты; растворителя; чернил; адгезивов; минерального масла.
В нефтяной отрасли перекачивают нефть; мазут; нефтешлам; смазку; отработанный растворитель и нефтепродукты
В остальных сферах: для битума; асфальта; полиола; черного щелока; силиката натрия; насыщенных полиолов; стеората кальция; пенкообразущей пены на водной основе;
В большом и малом производстве, когда традиционный метод транспортировки густых и вязких составляющих и их розлив ведрами уже не эффективен, покупают пластинчатый (шиберный), шестеренчатый, кулачковый(коловратный), импеллерный(ламельный), перистальтический насос или насосы. Особенно эффективен роторный (ротационный) пластинчатый(шиберный, лопастной, лепестковый) насос.
Придумал роторный насос с шиберами (пластинами) Роберт Блэкмер США в 1899 году, этот насос стал прототипом современных выдвижных пластинчатых насосов со смещенным центром вращения. В СССР шиберный насос был запатентован в 18.04.1974, ознакомиться с патентом можно по ссылке.

Принцип работы шиберного насоса использован в конструкции импеллерного и вихревого насосов, все эти насосы относятся к типу объемных. Конструктивные особенности насосов и их сферы применения, удивительно интересная и захватывающая тема, многообразие впечатляет. Поэтому в этой статье будет представлен обзор марок только роторных (пластинчатых) насосов применяемых в пищевой отрасли. При выборе насоса обращайте внимание, есть ли гигиенический сертификат, каждый уважающий себя производитель пищевого оборудования оформляет сертификаты и паспорт на пищевой шиберный (пластинчатый) насос, ознакомиться с примерным содержанием гигиенического сертификата можно по ссылке.

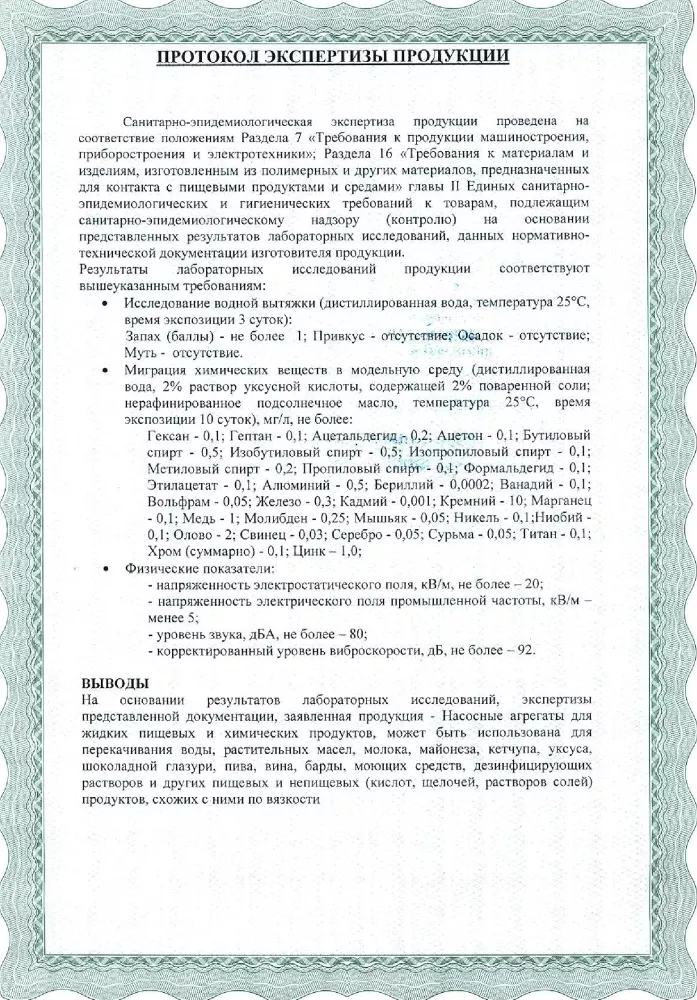

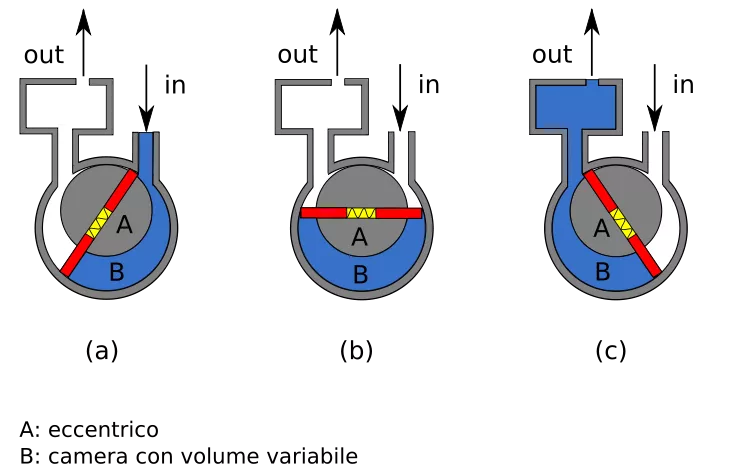

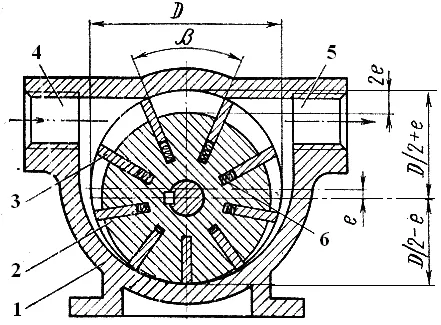

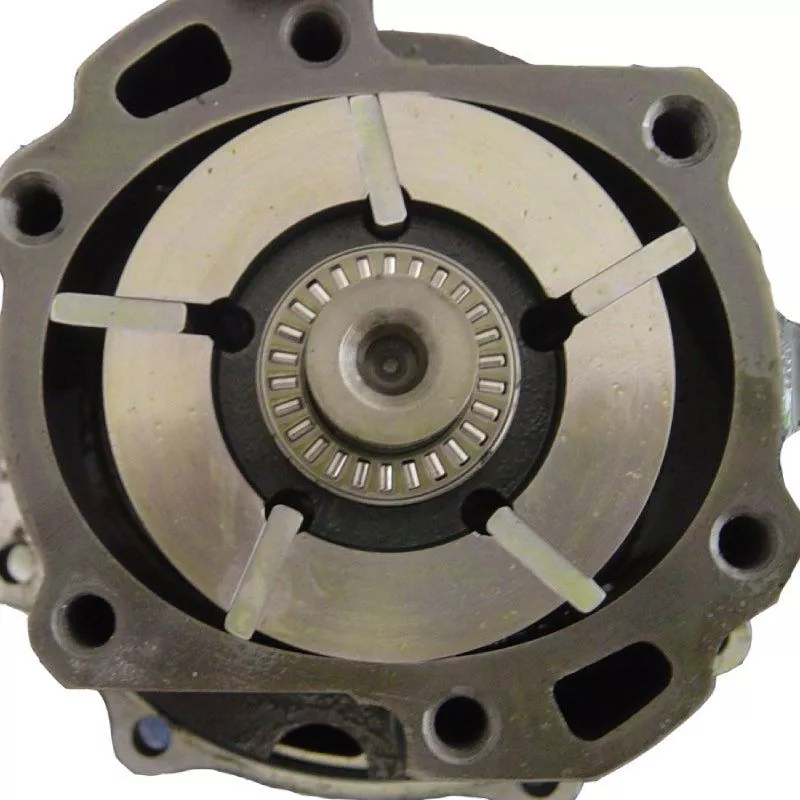

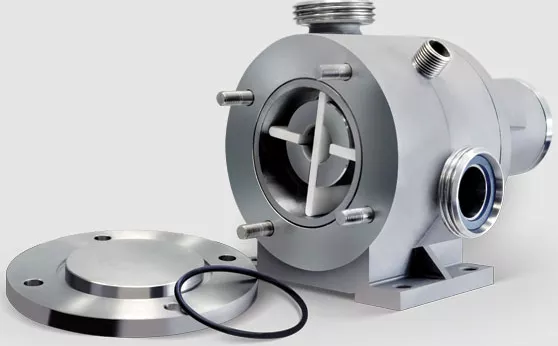

Конструкция шиберного насоса проста и уникальна. Основу составляет ротор, в котором пропилены пазы, по кругу через равные промежутки, в пазы вставляются пластины (лопатки), иногда с подпорной(выдвижной) пружиной. Ротор вставляется в корпус (стакан, гильзу), в которой проделаны впускное и выпускное отверстия или 2 впускных и 2 выпускных отверстия, через которые подается и выводится жидкость. Ось вращения ротора смещена относительно оси стакана, поэтому пластины в месте большего просвета выдвигаются – это создает так называемый «вихревой эффект», который значительно увеличивает давление на выходе. Существуют насосы, где ось смещения (эксцентриситет) ротора изменяется – это позволяет регулировать объем перекачивающей жидкости. Рекомендуемая частота вращения 1000-1500 об/мин.
Преимущества и недостатки роторных пластинчатых (шиберных) насосов:
Преимущества:
1. КПД (производительность выше, чем у шестеренчатого или винтового насоса)
2. Возможность работы с абразивными жидкостями, с твердыми включениями до 500 микрон и мягкими включениями — до 1 см.;
3. Пластины (Лопатки) легко заменяются;
4. Стакан(гильза) и лопатки могут подбираться (меняться) в зависимости от перекачиваемого вещества. Остальная конструкция насоса не изменяется;
5. Может запускаться на сухую (создает хороший вакуум);
6. В некоторых марках может использоваться в реверсивном режиме или как гидромотор;
7. Компактен, относительно бесшумен, прост и относительно бюджетен в обслуживании;
8. Потребляет энергии меньше, чем другие насосы;
9. Можно использовать как дозатор;
10. Работает при температуре от - 400 С до + 2000 С, давление до 20 бар и перекачивает от 0.5 до 500см³ в час жидкости с вязкостью от 01 до 100000 сСт.
Недостатки:
1. Не может длительно работать при сухом ходе;
2. Рекомендуемое давление на выходе не больше 15 Бар.
Теперь о производителях и марках шиберных(пластинчатых) насосов. Поиск «rotary vane pumps» на европейском индустриальном сайте выдал 53 компании и 278 наименований, относящихся к запросу.
1. КПД (производительность выше, чем у шестеренчатого или винтового насоса)
2. Возможность работы с абразивными жидкостями, с твердыми включениями до 500 микрон и мягкими включениями — до 1 см.;
3. Пластины (Лопатки) легко заменяются;
4. Стакан(гильза) и лопатки могут подбираться (меняться) в зависимости от перекачиваемого вещества. Остальная конструкция насоса не изменяется;
5. Может запускаться на сухую (создает хороший вакуум);
6. В некоторых марках может использоваться в реверсивном режиме или как гидромотор;
7. Компактен, относительно бесшумен, прост и относительно бюджетен в обслуживании;
8. Потребляет энергии меньше, чем другие насосы;
9. Можно использовать как дозатор;
10. Работает при температуре от - 400 С до + 2000 С, давление до 20 бар и перекачивает от 0.5 до 500см³ в час жидкости с вязкостью от 01 до 100000 сСт.
Недостатки:
1. Не может длительно работать при сухом ходе;
2. Рекомендуемое давление на выходе не больше 15 Бар.
Теперь о производителях и марках шиберных(пластинчатых) насосов. Поиск «rotary vane pumps» на европейском индустриальном сайте выдал 53 компании и 278 наименований, относящихся к запросу.
При уточнении запроса сайт выдал всего две компании:

«POLLARD» основанную во Франции в 60-х годах и специализирующуюся на пищевых шиберных насосах.
Перечень моделей довольно обширен:

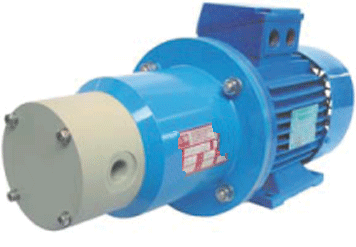

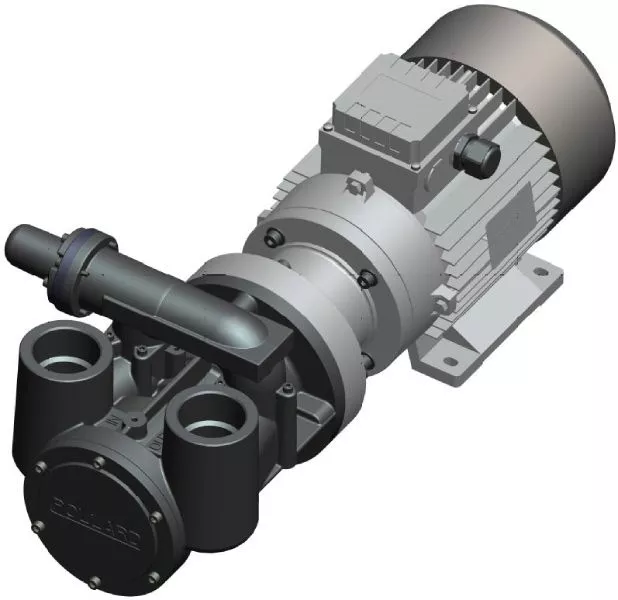

P 01(02, 04, 06, 08, 10, 16, 20, 25, 30, 40, 60, 67, 258, 344, 431, 516);
PR 01(02, 04, 06, 08, 10, 16, 20, 25, 30, 40, 60);
MP 01(02, 04, 06, 08, 10, 16 , 20, 25, 30, 40, 60, 67);
MPLN 04(06, 08, 10, 16, 20, 25, 30, 40, 60, 67, 82, 95, 107, 118, 130, 142;
MP 258(344, 431, 516);
MMP 4070(40140, 10070, 100140, 100200);
PLN 04(06, 08, 10, 16, 20, 25, 30, 40, 60, 67, 82, 95, 107, 118, 130, 142).

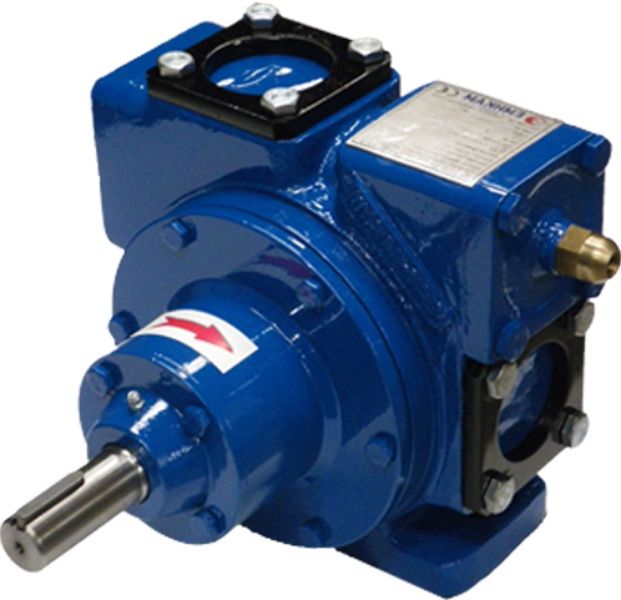

И греческую компанию «EMHKAM », которая была основана
в Салониках Греции в 1977 году,
перечень пищевых насосов (из нержавеющей стали) не так велик,
как в «POLLARD»: SS316 - SS304.
К сожалению, насосы этих двух компаний не так широко представлены в России, как хотелось бы.
Что же мы видим на российском рынке?
Обзор пищевых пластинчатых (шиберных) насосов в России.
Не полный перечень брендов пищевых насосов представленных в России состоит из 47 наименований, подробней по ссылке, перечень. Брендов специализирующихся на пищевых роторных шиберных насосах, не много, это:

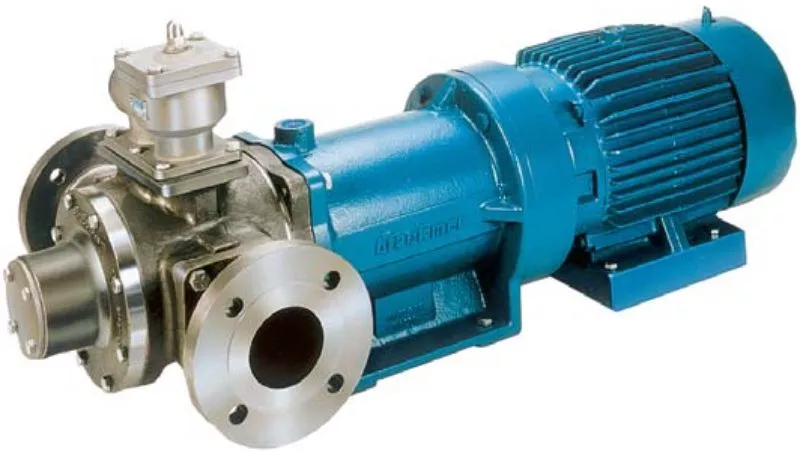

BLACKMER, США основана в 1903 году, с 2008 входит в корпорацию Pumps Solutions Group (PSG ™) США.

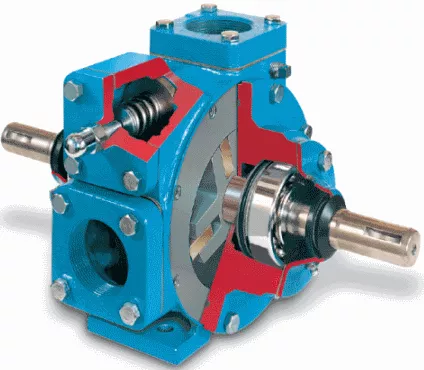

Марки пищевых роторных шиберных насосов Блэкмер: Х, GX, NP, MLN, MLX, HXL, XL, MVP, XLW, SNP, SMVP.
NP1.5; NP2; NP2.5; NP3; XRL1.25; XL1.25; XRLF1.25; XLF1.25; XL1.5; XLF1.5; XL2; XL3; XL4; NP4; TXV2; TXV2,5; TXV3;
По слухам эта компания попала в список на импорто-замещение.
Еще дна крупная немецкая компания «SPECK PUMPEN» уже около 100 лет производит насосы, в ее производственной линейке можно встретить шиберные насосы в которых используется латунь и нержавеющая сталь, т.е. по своим параметрам их можно использовать в пищевой промышленности.
Марки пищевых роторных шиберных насосов Блэкмер: Х, GX, NP, MLN, MLX, HXL, XL, MVP, XLW, SNP, SMVP.

NP1.5; NP2; NP2.5; NP3; XRL1.25; XL1.25; XRLF1.25; XLF1.25; XL1.5; XLF1.5; XL2; XL3; XL4; NP4; TXV2; TXV2,5; TXV3;
По слухам эта компания попала в список на импорто-замещение.

Марки выглядят следующим образом:

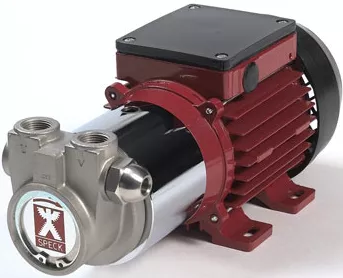

Speck DS-60; DS-120; DS-180; DS-240; DS-300; DS-360; DS-450; DS-540; DS-600; DS-720; DS-840; DS-960; DS-120-МК; DS-240-МК; DS-360-МК; DS-450-МК; DS-540-МК; DS-600-МК; DS-720-МК; DS-960-МК.
Speck DS-60; DS-120; DS-180; DS-240; DS-300; DS-360; DS-450; DS-540; DS-600; DS-720; DS-840; DS-960; DS-120-МК; DS-240-МК; DS-360-МК; DS-450-МК; DS-540-МК; DS-600-МК; DS-720-МК; DS-960-МК.
VIMPI, завод основан в 1970 годах в Турции

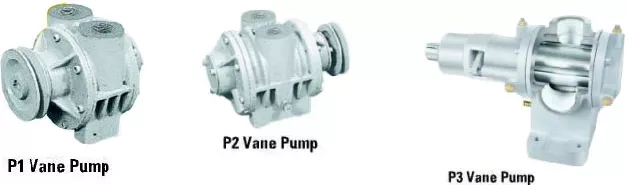

Марки шиберных пищевых насосов: Vane Pump P1; P2; P3; LG
Марки шиберных пищевых насосов: Vane Pump P1; P2; P3; LG

Рынок пищевых пластинчатых насосов сравнительно молодой, в России подобные насосы стали производить уже в 21 веке.

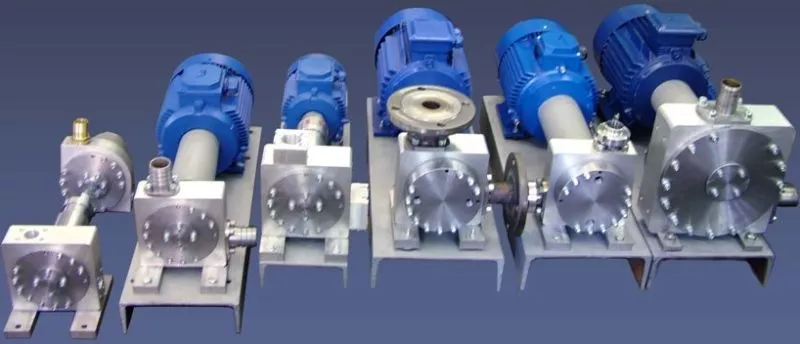

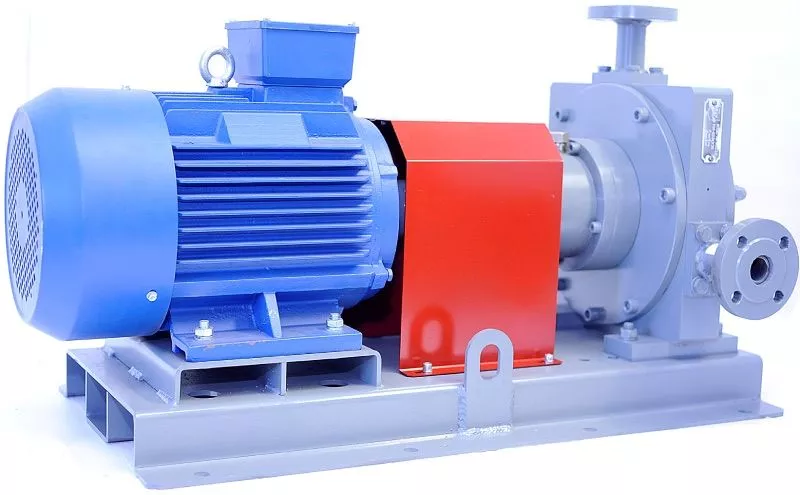

Молодая и уже успешная компания «САНКТ-ПЕТЕРБУРГСКИЕ НАСОСЫ», начала производить пластинчато-роторные насосы в 2012 году, используя накопленный европейский опыт, технологии и оборудование. В настоящее время работает по правительственной программе импорто-замещения и предлагает российским потребителям широкую линейку роторных шиберных насосов, стандартно, с максимальным напором 15 Бар, диаметр патрубков:30; 40; 50; 65; 80; 100; 150, в зависимости от модели насоса:
Молодая и уже успешная компания «САНКТ-ПЕТЕРБУРГСКИЕ НАСОСЫ», начала производить пластинчато-роторные насосы в 2012 году, используя накопленный европейский опыт, технологии и оборудование. В настоящее время работает по правительственной программе импорто-замещения и предлагает российским потребителям широкую линейку роторных шиберных насосов, стандартно, с максимальным напором 15 Бар, диаметр патрубков:30; 40; 50; 65; 80; 100; 150, в зависимости от модели насоса:

Производительность
ПН-30/5 - 5 метр куб.в час;
ПН-40/10 - 10 метр куб.в час;
ПН-50/25 - 25 метр куб.в час;
ПН-65/40 - 40 метр куб.в час;
ПН-80/60 - 60 метр куб.в час;
ПН-100/80 - 80 метр куб.в час;
ПН-150/100 - 100 метр куб.в час;

Завод пищевого Оборудования "ПРОГРЕСС", (на базе НПО Гидроаппарат) Россия, Ногинск – предлагает Пластинчатый насос НП, с давлением нагнетания, МПа 2 и диаметром патрубков, всасывающего и нагнетающего, мм Ду32/Ду32
НП-0,55; Производительность, л/мин 8;
НП-0,55; Производительность, л/мин 8;
НП-2,2 Производительность, л/мин 33

ООО "ЭКМА-КОНФИ", Россия, г. Екатеринбург, создано на рубеже 22 века, на территории «Свердловского производственного объединения кондитерской промышленности", в настоящее время «Кондитерская фабрика Конфи», в своей производственной линейке выпускает Насос пластинчатый марки ДР-2845
1. Производительность, л/мин от 40 до 160
2. Диаметр вх./вых. патрубка, мм 50 / 50
3. Напор, кг/см2 от 0,6 до 2,0

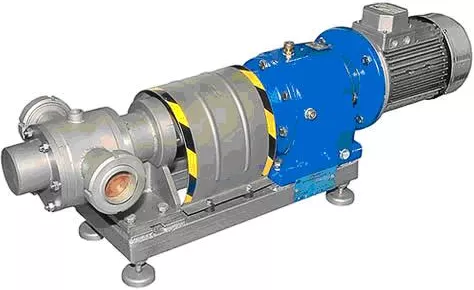

В интернете можно найти марку АНШ 2, производитель которой, производственная компания "ТЭКСМА", Россия, МО, г.Фрязино, основана в 2001 году, расположена на площадке завода по выпуску тяжелых транзисторов и НИИЭПр.
1. Производительность, л/мин от 40 до 160
2. Диаметр вх./вых. патрубка, мм 50 / 50
3. Напор, кг/см2 от 0,6 до 2,0
В интернете можно найти марку АНШ 2, производитель которой, производственная компания "ТЭКСМА", Россия, МО, г.Фрязино, основана в 2001 году, расположена на площадке завода по выпуску тяжелых транзисторов и НИИЭПр.

Характеристика Марка насоса
АНШ-2
Подача, м3/час 2.0
Давление нагнетания, МПа (м) (ном.) 0.2 (20)
На российском рынке есть еще предложение по насосам АНШ
Модель Подача,
м3/час Напор,
атм Мощность,
кВт x об/мин Вход Выход
АНШ-2/5-Ч 2,0 5,0 2,2 50 50
АНШ 2/5-Л 2,0 5,0 2,2 50 50
АНШ 6/5-Ч 6,0 5,0 4,0 50 50
АНШ 6/5-Л 6,0 5,0 4,0 50 50
Производителя данной продукции найти не удалось, некоторые специалисты по насосам предполагают, что эту продукцию мог выпускать «Агромаш холдинг», но к сожалению на сайте этого уважаемого предприятия информации о насосах АНШ обнаружить не удалось. Скорее всего, эти насосы, производят в г.Фрязино, МО.
Наш российский инженер Борис Григорьев, изобретатель, автор проекта Колесо 21 века, предложил и запатентовал в 29 странах новую конструкцию пластинчатого шиберного колеса насоса, с патентом можно ознакомиться по ссылке. Автор патента доказал, что ему удалось повысить все 3 КПД пластинчатого насоса (Объемный, механический и гидравлический).
Конструкция действительно простая и эффективная, дальше дело за заводами или индивидуальными предпринимателями, которые могут запустить серийное производство. Некоторые серийные образцы уже есть.
Пластинчатый насос ДПВД, корпус которого из чугуна для сильно вязких веществ перекачивающий 30-90 м3/час
Насос ДПН, корпус из нержавеющей стали, производительность до 65 м3/час
АНШ-2
Подача, м3/час 2.0
Давление нагнетания, МПа (м) (ном.) 0.2 (20)
На российском рынке есть еще предложение по насосам АНШ

м3/час Напор,
атм Мощность,
кВт x об/мин Вход Выход
АНШ-2/5-Ч 2,0 5,0 2,2 50 50
АНШ 2/5-Л 2,0 5,0 2,2 50 50
АНШ 6/5-Ч 6,0 5,0 4,0 50 50
АНШ 6/5-Л 6,0 5,0 4,0 50 50
Производителя данной продукции найти не удалось, некоторые специалисты по насосам предполагают, что эту продукцию мог выпускать «Агромаш холдинг», но к сожалению на сайте этого уважаемого предприятия информации о насосах АНШ обнаружить не удалось. Скорее всего, эти насосы, производят в г.Фрязино, МО.
Интересная информация о шиберных насосах.

Конструкция действительно простая и эффективная, дальше дело за заводами или индивидуальными предпринимателями, которые могут запустить серийное производство. Некоторые серийные образцы уже есть.


Насос ДПО, дюралевый корпус, производительность до 65 м3/час
У всех насосов:
* Давление до 16 Бар .
* При пуске 0,6 Бар вак.
* Давление до 16 Бар .
* При пуске 0,6 Бар вак.
Вот и все производители пищевых роторно-пластинчатых(шиберных) насосов представленных в России. Конечно производителей промышленных роторных пластинчатых (шиберных) насосов значительно больше, в основном эти насосы применяются в станкостроении благодаря своей компактности и большой производительности они перекачивают жидкости в гидравлических системах станков и автомобилей.
Очень надеюсь, что эта статья достаточно проинформировала Вас о производителях пищевых пластинчатых (шиберных) насосах. Подобрать и купить пищевой насос поможет наш сайт www.e-kp.ru, если же надо помочь выбрать правильный пищевой насос для шоколада и шоколадной глазури; меда; патоки; жидкого сахара; мелассы; карамели; крема; сиропа; варенья; джема; повидла; фруктового пюре; сгущенного молока; растительного и животного жира; глицерина; маргарина; масла; майонеза; кетчупа; горчицы; томатной пасты; пивного и квасного сусла, фруктовых соков, то наши менеджеры обязательно помогут Вам, напишите на sale@e-kp.ru или позвоните нам. Чаще всего мы предлагаем Вам приобрести оборудование по ценам заводов производителей
Максим Рой.
19.10.2015
.
.
