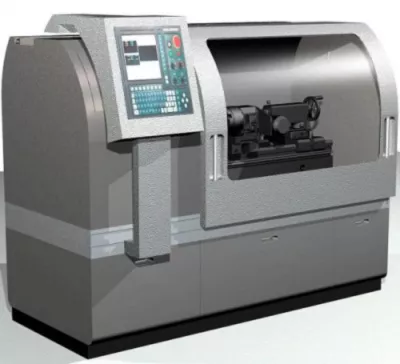

Токарный станок ТВ-116 с ЧПУ
Станок предназначен для обработки наружных и внутренних цилиндрических, конических и сферических поверхностей деталей типа тел вращения. Станок ТВ-116 оснащен системой ЧПУ KT GSK980TDb, что позволяет выполнять такие виды работ как: точение, растачивание отверстий, нарезание резьбы, отрезание и торцевание, сверление. Производит обработку сложных криволинейных поверхностей.
Система ЧПУ GSK980TDb, установленная на станке, является новой усовершенствованной программной и аппаратной продукцией. Программирование осуществляется в стандартных G-кодах в соответствии с кодом ISO. Для сокращения написания УП система ЧПУ поддерживает программирование при помощи циклов. ЧПУ имеет USB интерфейс, при помощи которого можно осуществлять копирование, передачу и редактирование УП.
Токарно-винторезный станок ТВ-116 с ЧПУ KT GSK980TDb — идеальный вариант для обновления станочного парка металлорежущего оборудования взамен таких моделей как 16А20Ф3, 16К20Ф3 и др.
Детальное описание товара:
Станок оснащен системой ЧПУ KT GSK980TDb. Комплектуется автоматической 4-х позиционной РГ LD4-CK6125(HAK20136-57) с вертикальной осью вращения с сечением резца 25х25. Перемещение по осям осуществляется при помощи шариковых винтовых пар.
Стандартная комплектация:
- 3-х кулачковый патрон 200 мм.
- 4-х позиционная резцовая головка с вертикальной осью вращения LD4-CK6125(HAK20136-57)
- Центральная система подачи СОЖ
- Светильник местного освещения
- Ключи накидные для прокручивания ШВП, 2шт.
- Ключ к патрону
- Ключ к резцовой головке
- Руководство по эксплуатации станка
- Паспорт станка
- Руководство по эксплуатации системы ЧПУ KT GSK980TDb
- Руководство по эксплуатации сервоприводов
Дополнительные опции: - Вращающийся задний центр КМ-4
- Центр упорный 7032-0029 ГОСТ 13214-79 Морзе 4 или 7032-0035 ГОСТ 13214-79 Морзе 5
- 6-ти позиционная резцовая головка с горизонтальной осью вращения, сечение резца 16х16.
- 4-х позиционная РГ LD4-CK0625 с вертикальной осью вращения, сечение резца 20х20
- Руководство по эксплуатации РГ (в зависимости от типа РГ)
- Набор резцов токарных 6 шт. с комплектом пластин (в зависимости от типа РГ)
- Патрон сверлильный 13В16 ГОСТ 8522-79
Технические характеристики:
Показатели силовых характеристик | |
Общая потребляемая мощность | 14,6 кВт |
Мощность главного привода (шпинделя) | 11 кВт |
Мощность привода подач оси Z | 1,6 кВт |
Мощность привода подач оси Х | 1,0 кВт |
Крутящий момент привода шпинделя | 54 Нм |
Крутящий момент привода оси Z, Нм | 6,0 Нм |
Крутящий момент привода оси X, Нм | 3,3 Нм |
Параметры питающей электросети | |
Частота | 50 Гц |
Напряжение | 380 В |
Потребляемый ток | перем. |
Показатели основных и вспомогательных движений станка | |
Частота вращения шпинделя | 50 — 2000 об/мин |
Скорость перемещения по оси Х | 6 м/мин. |
Скорость перемещения по оси Z | 10 м/мин. |
Показатели технического совершенства | |
Конус шпинделя | Морзе 5 |
Конус пиноли задней бабки | Морзе 4 |
Перемещение суппорта продольное | 800 мм |
Перемещение суппорта поперечное | 170 мм |
Перемещение пиноли задней бабки | 110 мм |
Сечение устанавливаемого резца | 25х25 мм |
Диаметр трехкулачкового токарного патрона | 200 мм |
Параметры устанавливаемого изделия | |
Наибольший диаметр, устанавливаемый над станиной | 350 мм |
Наибольший диаметр, устанавливаемый над поперечной салазкой | 200 мм |
Наибольший диаметр прутка, проходящего через отверстие в шпинделе | 36 мм |
Наибольшая длина обтачивания (в центрах) | 650 (700) мм |
Показатели габаритов и массы | |
Габаритные размеры, в кабинете, мм (Д х Ш х В) | 2200х1250х1900 |
Масса станка, кг |
1310 |
Токарный станок ТВ-116 с ЧПУ ― Характеристики
Бренд
|
Комтех |
Способ установки
|
напольный |
Мощность привода, кВт
|
11 |
Макс. диаметр заготовки над станиной
|
350 |
Частота вращения шпинделя, об/мин
|
50 - 2000 |
Масса, кг
|
1310 |
Габаритные размеры, мм
|
2200х1250х1900 |
Срок поставки
|
Под заказ |
Гарантия, мес.
|
12 |
