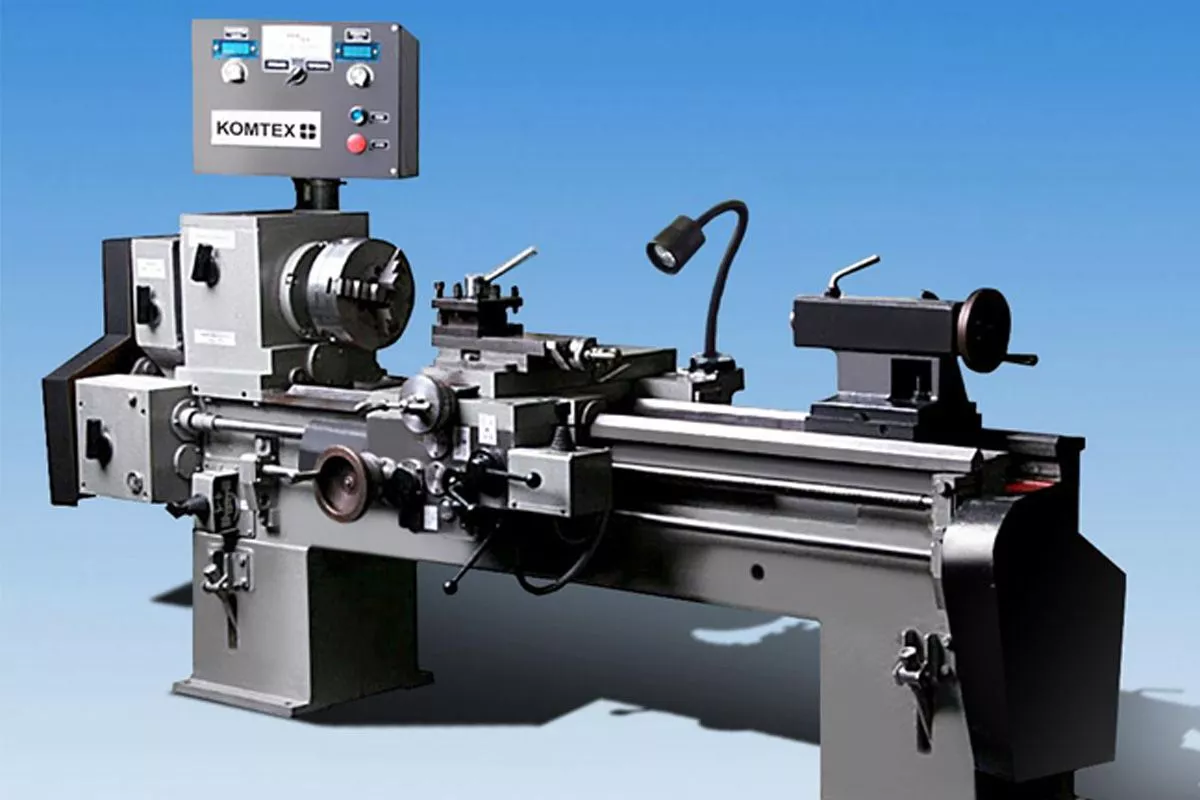

Станок токарно-винторезный универсальный предназначен для выполнения различных токарных работ, нарезки метрических и дюймовых резьб.
Весовые и мощностные характеристики обеспечивают обработку деталей длиной до 1000 мм, в том числе и современным инструментом, что позволяет без шлифовки достичь шероховатости поверхности 0,8-1,6 Ra.
Предназначен для замены устаревших моделей ИТ1Е, 16Б16 и т.д. При этом значительно снижены масса и габариты, шумовые характеристики и энергоемкость.
В целях упрощения выбора режимов обработки, станок ТВ-10 имеет цифровые индикаторы частоты вращения шпинделя и значения подач. При этом индикация подачи может быть выполнена как в мм/мин., так и мм/об. шпинделя.
Класс точности станка – Н по ГОСТ 8-82.
Станок предназначен для работы в условиях ремонтного и единичного производства, в передвижных мастерских на базе колесного парка.
Основные характеристики станка ТВ-10:
|
Наибольший диаметр заготовки, устанавливаемой |
|
| над станиной, мм |
320 |
| над суппортом, мм |
170 |
|
Наибольшая длина обрабатываемого изделия, мм |
1000 |
|
Высота центров над станиной, мм |
165 |
|
Диаметр сквозного отверстия в шпинделе, мм |
36 |
|
Диаметр токарного патрона, мм |
200 |
|
Пределы шагов нарезаемых резьб: |
|
| метрических, мм |
0,5-7 |
| дюймовых, ниток на 1 |
4-28 |
|
Предел частот вращения шпинделя, об/мин. |
25-2400 |
|
Мощность электродвигателей вращения шпинделя, кВт |
4 |
|
Значение продольных и поперечных рабочих |
40-900 |
|
Класс точности станка по ГОСТ 8-32 |
Н |
|
Перемещение суппорта: |
|
|
продольное |
механическое |
|
поперечное |
механическое |
|
Центр в шпинделе, Морзе |
№5 |
|
Центр в пиноли, Морзе |
№4 |
|
Габаритные размеры станка (длина/ширина/высота) |
2040/800/1000 |
|
Масса станка, кг |
850 |
Токарно-винторезный станок ТВ-10 ― Характеристики
|
Бренд
|
Комтех |
|
Способ установки
|
напольный |
|
Макс. диаметр заготовки над станиной
|
320 |
|
Макс. диаметр заготовки над суппортом
|
10 |
|
Частота вращения шпинделя, об/мин
|
25-2400 |
|
Макс. длина обрабатываемой детали в центрах, мм
|
1000 |
|
Диаметр сквозного отверстия в шпинделе, мм
|
36 |
|
Класс точности по ГОСТ 12593-6к
|
Н |
|
Масса, кг
|
850 |
|
Габаритные размеры, мм
|
2040/800/1000 |
|
Срок поставки
|
Под заказ |
|
Гарантия, мес.
|
12 |
