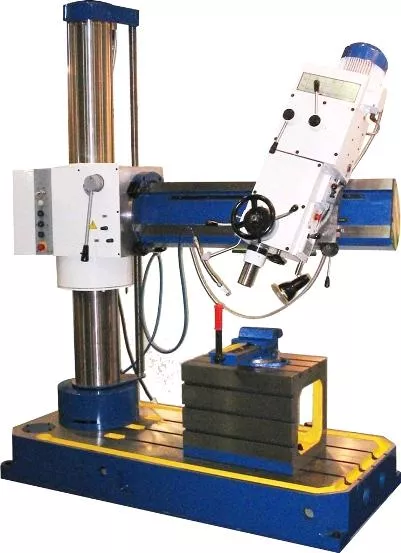

Станок радиально-сверлильный ГС545
Описание
Станок радиально-сверлильный ГС545 используется для обработки отверстий в мелких и средних деталях. Конструкция станка позволяет поворачивать сверлильную головку и вести обработку отверстий, которые расположены ниже уровня плиты.
Станок может выполнять следующие операции:- сверление;
- рассверливание;
- зенкерование;
- зенкование;
- развертывание;
- нарезание резьбы.
Комплектация
- Станок в сборе;
- Система подачи охлаждающей жидкости;
- Втулки по ГОСТ 13598:
- 6100-0142;
- 6100-0144;
- 6100-0145;
- Клин 7851-0012 ГОСТ 3025;
- Ключ 7811-0024 ГОСТ 2839;
- Рукоятка поворота 2К52-1.90.00000;
- Ключ для электрошкафа 2К52-1.89.10.000;
- Ключ для сливных пробок 007.2000.001;
- Техническая документация (руководство пользователя).
Характеристики
Станок радиально-сверлильный ГС545 ― Характеристики
Бренд
|
Гомельский завод станочных узлов |
Мощность электродвигателя, кВт
|
3 |
Макс. диаметр сверления, мм
|
45 |
Макс. диаметр нарезаемой резьбы
|
24 |
Напряжение питания, В
|
3x380 |
Регулировка скорости
|
ступенчатая |
Ход шпинделя, мм
|
250 |
Способ установки
|
напольный |
Точность отверстий после развертывания
|
Н9 |
Точность нарезаемой резьбы
|
7Н по ГОСТ 16093 |
Вылет шпинделя min, мм
|
320 |
Радиус сверления max/min, мм
|
1220/470 |
Сум. угол поворота рукава вокруг колонны
|
360º (по заказу) |
Сум. угол поворота сверл. головки вокруг горизонт. оси
|
±45º |
Вертикальное перемещение рукава по колонне, max, мм
|
1060 |
Зажим на колонне
|
ручной |
Ход головки по рукаву, max, мм
|
780 |
Размер конуса шпинделя
|
Морзе 4 АТ6 ГОСТ 25557 |
Число ступеней частот вращения шпинделя
|
12 |
Пределы частот вращения шпинделя, об/мин
|
45-2000 |
Число подач
|
4 |
Пределы рабочих подач, мм/об
|
0,056; 0,1; 0,18; 0,32 |
Мощность привода главного движения, кВт
|
3 |
Суммарная мощность электродвигателя, max, кВт
|
4.28 |
Род тока питающей сети
|
Трехфазный переменный |
Вылет шпинделя max, мм
|
1100 |
Масса, кг
|
1480 |
Габаритные размеры, мм
|
1800х925х2260 |
Срок поставки
|
7 дней |
