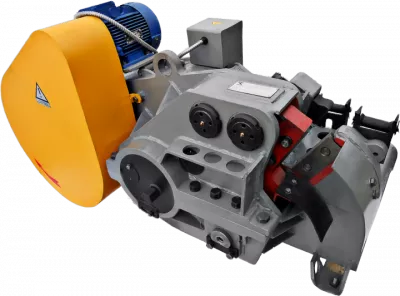

Станок для резки арматурной стали СМЖ 322 ( СМЖ 322МП )

Ножницы арматурные СМЖ 322МП самые мощные в своем классе. Данная модель незаменима при больших темпах строительства с применением крупной арматуры используемой для возведения высотных зданий, мостов, тоннелей и т.д., при большом ресурсе станка.

Станок изготовлен и сварен из стальных плит. Все ответственные механизмы и шестерни проходят термообработку, цементацию и помещаются в масляную ванну. Станок предназначен для резки арматуры А-Ill до 50 мм, при работе в 3 смены по 24 часа в сутки. Станок СМЖ 322МП - это отличная инвестиция Ваших средств в надежность и долговечность станка произведенного в РФ.

Комплекция

• Ножи с четырьмя режущими гранями
• Централизованная система смазки
• Гидравлический упор для прижимания арматуры (опция)
• Ручное и ножное управление
• Система защиты оператора от травм
• Защитные ограждения
• Электродвигатель с термореле

Станок модели СМЖ 322МП предназначен для резки арматурной стали диаметром от 6...40 мм. Привод станка электромеханический, управление через ножную переносную педаль. Резка может происходить в одиночном и непрерывном режимах. В конструкции станка предусмотрен масляный картер, посредством которого, методом разбрызгивания, осуществляется принудительная смазка механизмов станка. За дополнительную плату станок можно оснастить гидравлическими пружинами в зоне реза. Станок СМЖ 322МП применяется на машиностроительных и ремонтных предприятиях, а так же предприятиях стройиндустрии при эксплуатации в климатических районах с умеренным и холодным климатом, категория размещения 4 по ГОСТ 15150-69, а также на предприятиях по производству железобетонных изделий и на строительных площадках под навесом.

Комплект поставки станка для резки арматурной стали СМЖ-322

• СМЖ-322.00.000 Станок для резки арматурной стали
• СМЖ-322.08.000 Педаль включения
• СМЖ-322.09.000 Шкаф-пульт с электроаппаратурой
• Комплект ЗИП
  • СМЖ-322.00.004 Нож Установлен на станке 2 шт
  • СМЖ-322.00.006-01 Винт для крепления ножей 4 шт
  • Шприц рычажно-плунжерный 1шт
• СМЖ-322.00.000 Руководство по эксплуатации

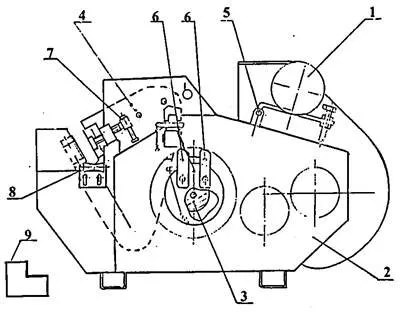

Устройство и принцип работы станка для резки арматурной стали СМЖ-322

1. Электродвигатель АИР90L2
2. Станина СМЖ- 322.01.000
3. Вал эксцентриковый СМЖ - 322.04.000
4. Кулиса СМЖ - 322.05.000
5. Плита подмоторная СМЖ -322.06.000
6. Механизм управления СМЖ - 322.07.000
7. Прижим СМЖ-322.14.000
8. Ролик в сборе СМЖ - 322.12.000

Органы управления станка СМЖ-322

1. Автоматический выключатель для подключения к электросети
2. Лампочка «сеть»
3. Кнопка «стоп» выключения электродвигателя
4. Кнопка «пуск» электродвигателя
5. Педаль включения реза

Станок разработан в варианте с двумя вертикальными разъемами. Станок состоит из станины, клиноременной передачи, больший шкив которой является одновременно маховиком, встроенного в станину двухступенчатого цилиндрического редуктора, и кулисы. Тихоходный вал редуктора имеет эксцентриковую шейку. Кулиса вращается вокруг пальца, установленного в станине, совершая качательное движение. Эксцентриковая шейка тихоходного вала, кулиса и соединяющий их шатун образуют кривошипно-шатунный механизм.

Станина сварной конструкции выполнена из листового проката. В расточках станины размещены опоры быстроходного, промежуточного и эксцентрикового валов. В станине между направляющими расположена кулиса. В верхней части кулисы крепится подвижный нож.

Редуктор состоит из зубчатых пар, расположенных в станине. Все валы редуктора установлены на шарикоподшипниках. Смазка шестерен производится окунанием в масляную ванну. Кинематическая схема состоит из электродвигателя, клиноременной передачи, маховика и редуктора, кривошипно-шатунного механизма и кулисы Электродвигатель установлен на подмоторной плите, которая шарнирно крепится к станине и для натяжения ремней имеет винт.

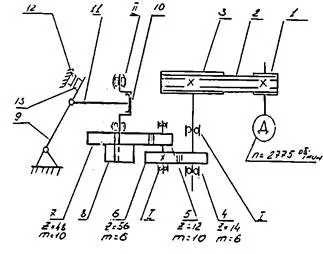

Кинематическая схема станка СМЖ-322

1. шкив
2. клиновые ремни
3. маховик
4. шестерня
5. шестерня
6. колесо
7. шестерня
8. муфта включения
9. кулиса
10. вал эксцентриковый
11. шатун
12. нож неподвижный
13. нож подвижный.

Для фиксации проката во время резания арматуры станок снабжен регулируемым винтовым прижимом. Резка проката производится ножами, один из которых (подвижный) закреплен в кулисе и перемещается вместе с ней, другой неподвижно закреплен в станине. Для обеспечения бокового зазора между ножами в заданных пределах предусмотрена регулировка кулисы, которая достигается отжимными гайками, установленными в корпус станины

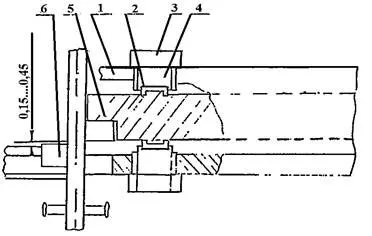

Схема установки ножей и регулировки зазора. станка СМЖ-322

1. кулиса
2. направляющая
3. контргайка
4. стакан
5. нож подвижный
6. нож неподвижный

Для обеспечения работы станка в конструкции предусмотрена муфта включения с одной поворотной шпонкой.

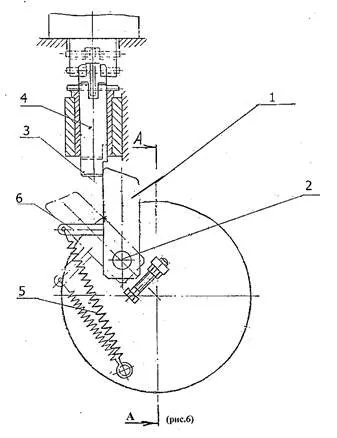

муфта включения станка СМЖ-322

1. кулачок
2. шпонка поворотная
3. скалка
4. электромагнит
5. пружина
6. рычаг

Для управления работой муфты служит специальный механизм, который состоит из крышки, прикрепленной на болтах к торцу эксцентрикового вала, одного рычага, закрепленного на поворотной шпонке и соединенный тягой, подвижной скалки, подъем которой осуществляется посредством электромагнита, а опускание за счет собственного веса, пружины, под действием которой при посредстве рычага поворотная шпонка встает в рабочее положение.



Элементы управления муфтой включения станка СМЖ-322

1. кулачок
2. шпонка поворотная
3. вал эксцентриковый
4. крышка

Механизм работает следующим образом: В положении, когда муфта выключена (т.е. станок работает в холостую), скалка опущена, рычаг упирается в скалку и рычаг повернуть таким образом, что поворотная шпонка находится вне лунки. Таким образом, в этом случае шестерня не соединена с эксцентриковым валом

Для включения станка в режим реза (т.е. получения одного оборота эксцентрикового вала) подается напряжение на электромагнит, якорь электромагнита втягивается, поднимая скалку и рычаг под действием пружины стремятся повернуться против часовой стрелки, но удерживаются внутренней поверхностью втулки. В тот момент, когда лунка на втулке окажутся против поворотной шпонки, последняя под действием пружины повернется против часовой стрелки на 45°, т.е. шестерня при своем вращении через поворотную шпонку будет передавать крутящий момент на эксцентриковый вал

Разворот поворотной шпонки в рабочее положение (включение муфты) сопровождается поворотом рычага против часовой стрелки до упора. При разрыве цепи электромагнита скалка под действием собственного веса опускается вниз, и рычаг, совершив один оборот (совместно с эксцентриковым валом), упираясь в опущенную скалку выключает муфту. Весь механизм управления возвращается в исходное положение, т.е. муфта выключения и станок работает в холостую. Для повторного запуска необходимо подать команду с педали управления (при этом подается напряжение на электромагнит и весь цикл начинается сначала). Для увеличения ресурса механизма включения предусмотрен узел регулировки механизма включения, который состоит из регулировочного винта с вкладышем и фиксирующей гайки, расположенных на крышке второй ступени редуктора.
