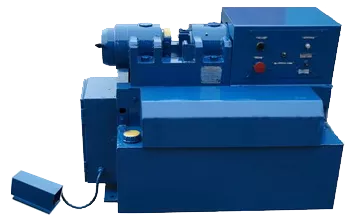

Станок для резки арматурной стали СМЖ 133М

Гидравлический станок модели СМЖ-133М предназначен для резки арматурной стали на предприятиях по производству железобетонных изделий и на строительных площадках. Станок для резки арматуры СМЖ-133М выполнен с гидравлическим приводом, что обеспечило значительно большее усилие реза по сравнению с механическим приводом. Станок обладает высоким ресурсом работы, износостойкостью и легкостью смазки

Конструкция станка СМЖ-133М обеспечивает:

• управление с пульта;
• управление от переносной педали.

Комплект поставки станка СМЖ-133М

• СМЖ-133М.00.000 Станок для резки арматурной стали
• СМЖ-133М.08.000 Педаль
• СМЖ-133М.09.000 Шкаф-пульт с электроаппаратурой
• СМЖ-133М.00.000 Руководство по эксплуатации

Принцип работы и конструкция станка для резки арматурных стержней СМЖ-133М

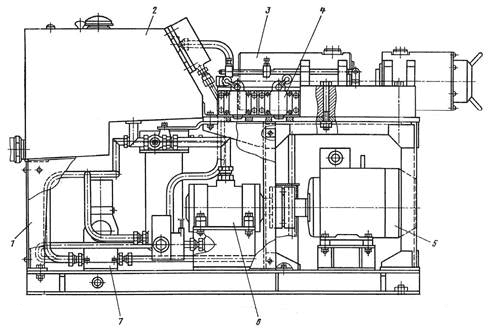

Конструкция станка СМЖ-133М

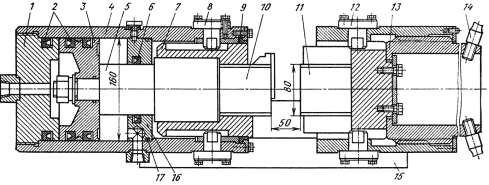

механизм реза станка   СМЖ 133М

рис.1

Станок  для резки арматурных стержней  СМЖ 133М состоит из двух рифленых планок, одна из которых неподвижно закреплена на станине, а вторая, прикрепляемая болтом, имеет прорезь и может переставляться относительно первой. Станок работает только с непрерывно повторяющимися резами арматуры. Качательные перемещения кулисы относительно оси 12 совершаются вращающимся эксцентриковым валом 11 и передаются через сухарь 10 с плоскими опорными поверхностями. За счет этого уменьшается давление на рабочих поверхностях и, соответственно, их износ. При перемещении к станку арматурный стержень опирается на ролик 2.

Станок СМЖ-133М (рис. 1) включает в себя сварную раму 1, электродвигатель 5, эксцентриковый поршневой насос 6 типа Н401Е с подачей 18 л/мин, развивающий давление до 31 МПа, механизм 3 реза в виде гидроцилиндра с подвижным ножом и держателя неподвижного ножа, гидроаппаратуру 7, гидробак 2 и электрооборудование. Станок управляется от педали или автоматически с помощью кулачков, соединенных со штоком гидроцилиндра и взаимодействующих с конечными выключателями 4. Подвижный нож закреплен на держателе 10, соединенном со штоком 5 горизонтально расположенного гидроцилиндра 4.

При подаче под давлением масла в гидроцилиндр поршень 3 перемещает нож на рабочий ход, величина которого равна 50 мм. В исходное положение поршень возвращается при подаче масла в противоположную полость гидроцилиндра. Неподвижный нож закреплен на держателе-упоре 11, расположенном в корпусе 15. Для регулирования расстояния между ножами при наладке станка на резание арматуры требуемого диаметра держатель перемещают с помощью нажимной втулки 13, вращаемой штурвалом 14. Усилия реза действуют только на основание корпуса 15 и не передаются на раму станка. Поворот втулки 7 и держателей ножей предотвращается шпонками 8 и 12. Крышка 1, поршень и промежуточная стенка 16 уплотнены манжетами 2 и 6 и кольцом 17. Для удаления загрязнений со втулки 7 служит грязесъемник 9.

Станок может работать в режиме одиночных и непрерывных резов.

Гидросистема и система смазки станка для резки арматуры СМЖ-133М

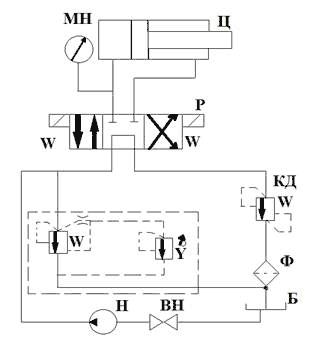

Гидросистема станка СМЖ-133М рис.2

• гидрораспределитель 1РЕ10.64
• предохранительный клапан МКП-12-02
• пластинчатый фильтр
• гидроклапан давления Г24 УНМ
• манометр МПУ-УФ 40МПА.

Система смазки станка СМЖ-133М

Ручная смазка: направляющая гидроцилиндра – через тавотницу ЦИАТИМ-203 один раз  в смену

Транспортировка и установка станка СМЖ-133М

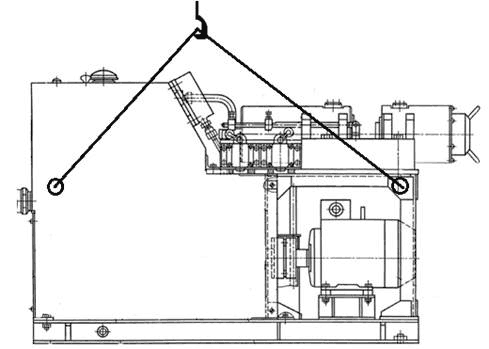

Схема строповки станка СМЖ-133М  рис.3

При подъеме и транспортировании установленного на брусьях станка СМЖ 133М канаты необходимо располагать в соответствии со схемой строповки, изображенной на рис.3.

Перед установкой станок СМЖ 133М должен быть очищен от антикорозионных покрытий, нанесенных на неокрашенные поверхности, ветошью, смоченной в уайт-спирите или бензине.

Монтаж  СМЖ-133М.

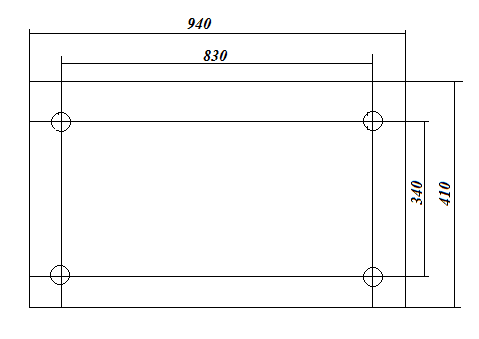

Схема установки станка СМЖ-133М Рис.4

Схема установки станка СМЖ 133М приведена на рис.4. Установка станка без специального фундамента допускается только на бетонированном полу толщиной не менее 300 мм.

При резке арматуры диаметрами 30.. .40 мм станок должен быть установлен на бетонный фундамент, глубина заложения которого выбирается в зависимости от типа грунта. В фундаменте должны быть предусмотрены колодцы под анкерные болты. (Анкерные болты в комплект поставки не

входят.) Глубину колодцев принимать не менее 400 мм. Точность установки станка СМЖ 133М не регламентируется.

После установки станок СМЖ 133М должен быть надежно заземлен и подключен к общецеховой системе заземления. Болт заземления находится в нижней части станины.

Рекомендуется перед пуском станка  для резки арматуры  СМЖ 133М в эксплуатацию обкатать его в течение 2...3 часов.

Порядок работы станка для резки арматуры СМЖ 133М

• Перед работой необходимо убедиться в исправности станка СМЖ 133М и произвести его наладку на соответствующий диаметр арматуры.
• Уложить несколько прутков, кнопкой «ПУСК» включить электродвигатель.
• Подать прокат в зону резки и нажатием на выносную педаль произвести резку.
• После окончания работы необходимо отключить станок автоматическим выключателем от сети, очистить его от окалины и пыли, произвести осмотр с целью выявления неисправностей

Требования мер безопасности при эксплуатации станка СМЖ 133М

Запрещается:

• допускать к работе на станке СМЖ 133М лиц, не имеющих необходимой квалификации и не прошедших инструктаж по технике безопасности;
• работать на неисправном станке;
• работать на станке СМЖ 133М  со снятым ограждением;
• выполнять операции, усилия для которых превышают силовые возможности станка;
• настраивать станок СМЖ 133М  при включенном электродвигателе;
• производить чистку, смазку и ремонт станка во время его работы.
• Станок СМЖ 133М должен быть надежно заземлен.
• Перед началом работы на станке СМЖ 133М необходимо проверить исправность его узлов и механизмов, все болтовые соединения должны быть надежно затянуты.
• Во время работы станка не разрешается находиться в зоне реза и подачи проката.

Требования к технике безопасности должны соответствовать:

• «Правил устройства электроустановок», ПУЭ.
• ГОСТ 12.2.003-91 «Оборудование производственное. Общие требования безопасности».

При транспортировании и погрузке необходимо соблюдать общие правила техники безопасности на производстве. К эксплуатации электрооборудования должны допускаться только работники, прошедшие соответствующее обучение.

Техническое обслуживание станка СМЖ 133М

График и состав ремонтно-профилактических работ.

При соблюдении всех правил эксплуатации и обслуживания, указанных в паспорте, гамма - процентный ресурс до первого капитального ремонта (при γ = 80% ) должен составлять не менее 1,3 млн. циклов (резов).

При этом выполняются следующие основные работы:

Ежедневный осмотр станка СМЖ 133М

• чистка станка от грязи, окалины, масла;
• подтяжка ослабевших крепежных деталей;
• проверка надежности заземления;
• набивка смазки шприцом;
• проверка состояния ножей;
•  выявление деталей, требующих замены или ремонта.

Текущий ремонт станка СМЖ 133М

• замена изношенных и сломанных крепежных деталей;
• чистка (промывка) масленок системы смазки;

Средний ремонт станка СМЖ 133М

• узловая разборка с станка СМЖ 133М
• промывка всех узлов;
• осмотр деталей разобранных узлов;
• составление дефектной ведомости;
• проверка состояния подшипников;
• замена изношенных втулок и пальцев;

Капитальный ремонтстанка СМЖ 133М:

Капитальный ремонт станка СМЖ 133М  производится с полной разборкой всех узлов станка, по результатам которой в обязательном порядке составляется дефектно-сметная ведомость. В результате ремонта должны быть восстановлены или заменены все изношенные узлы и детали станка.
