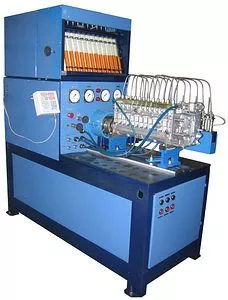

Стенд регулировки ТНВД СДМ-12-02-18
Стенд для испытания и регулировки дизельной топливной аппаратуры СДМ-12-02-18 (со встроенными станциями подкачки смазки; термостабилизация) позволяет обслуживать ТНВД производства: ЯЗТА, ЯЗДА, НЗТА, РААЗ, ЧЗТА, АЗТН. Диагностика производится путём воспроизведения частоты вращения приводного вала топливного насоса высокого давления (ТНВД), цикловой подачи, расхода топлива, подаваемого на объект испытания, углов начала нагнетания (впрыскивания) топлива, разворота муфты опережения впрыскивания, отклонений углов начала нагнетания (впрыскивания).
На стендах можно проводить следующие операции: испытание и регулировку рядных ТНВД с самостоятельной системой смазки, с количеством секций до двенадцати, а также ТНВД распределительного типа с количеством питающих штуцеров до восьми путём контроля следующих параметров и характеристик:- величина и равномерность подачи топлива секциями (производительность насосных секций);
- частота вращения вала ТНВД в момент начала действия регулятора;
- давление открытия нагнетательных клапанов;
- угол нагнетания и подачи топлива по повороту вала ТНВД и чередование подачи секциями ТНВД;
- угол действительного впрыскивания топлива (при диагностировании);
- характеристика МОВТ (муфта опережения впрыска топлива).
Тип | стационарный |
Диапазон воспроизведения: | |
частоты вращения приводного вала, мин-1 | 50-3000 |
отсчёта числа оборотов, об. | 1-9999 |
отсчёта числа циклов | 1-9999 |
Предел допускаемого отклонения: | |
Частоты вращения приводного вала от 70 до 800 мин-1, мин-1 | +/-2 |
Частоты вращения приводного вала свыше 800 мин-1, % | +/-0,25 |
Частоты вращения приводного вала отсчёта числа циклов | +/-0,5 |
Диапазон измерения: | |
Частоты вращения приводного вала, мин-1 | 0-9999 |
Объема топлива мерными емкостями, см3 | |
первого ряда | 6-135 |
второго ряда | 2-40 |
Давление топлива насоса стенда, МПа (кг/см2) | 0-3 (0-30) |
Давление топлива насоса ТНВД, МПа (кг/см2) | 0-0,6 (0-6) |
Количество обслуживающего персонала | 1 |
Стенд для испытания дизельной топливной аппаратуры | 1 |
Кронштейн крепления насосов ЯМЗ-236; 238; 175; 185; КАМАЗ | 2 |
Кронштейн крепления насосов ТН; УТН-5; НД-21; 6МТНМ | 1 |
Переходник насосов типа ЯЗТА; НЗТА; РАЗ | 1 |
Переходник насосов типа ЧЗТА; АЗТН; НЗТА; ЯЗТА | 1 |
Переходник форсунок двигателей ЯМЗ; КАМАЗ | 12
|
Трубопровод высокого давления | 12
|
Топливопровод насоса | 4 |
Палец крепления насосов КАМАЗ | 8 |
Болт крепления насосов КАМАЗ | 4 |
Прихват | 2 |
Шпилька крепления форсунок | 6
|
Планка крепления форсунок ЯМЗ; АМЗ; ФШ-6; ФД-22; Д-37 | 6
|
Планка крепления форсунок КАМАЗ | 6
|
Моментоскоп | 1 |
Устройство натяжное | 1
|
Шпилька крепления насосов ЯМЗ | 4 |
Гайка крепления насосов ЯМЗ | 4 |
Болт станочный | 3 |
Виброопора | 4 |
Кольцо уплотнительное | 12 |
РВД подкачки со штуцером | 1 |
Маслопровод | 2 |
Гайка | 6 |
Топливопровод манометра | 1 |
Документация
| |
Паспорт | 1 |
Техническое описание и инструкция по эксплуатации | 1 |
Руководство по эксплуатации тахосчетчика Э03 | 1 |
Техническое описание преобразователя частоты “MITSUBISHI” | 1 |
Стенд регулировки ТНВД СДМ-12-02-18 ― Характеристики
Бренд
|
Бонус |
Напряжение питания, В
|
3x380 |
Макс. кол-во одновременно испытываемых секций
|
12 |
Подкачка топлива
|
есть |
Компьютерная функция
|
нет |
Мощность привода, кВт
|
18 |
Объем топливного бака, л
|
38 |
Масса, кг
|
800 |
Габаритные размеры, мм
|
1400х540х1740 |
Срок поставки
|
30 дней |
