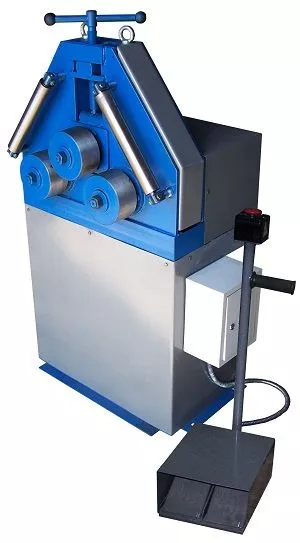

МГ-0080-П-М Станок профилегибочный
Технические характеристики станка профилегибочного
Вид профиля |
Макс. сечение профиля, мм. |
Мин. диаметр, мм |
Комплектация |
|
40х10 |
1200 |
+ |
|
30х30 |
800 |
+ |
|
50х30х7 |
500 |
+ |
|
50х30х7 |
500 |
+ |
|
50х50х5 |
650 |
+ |
|
50х50х5 |
650 |
+ |
|
40х40х3 |
800 |
0 |
|
60х30х2 |
1200 |
0 |
|
25х2 |
600 |
0 |
|
45х45х4 |
800 |
0 |

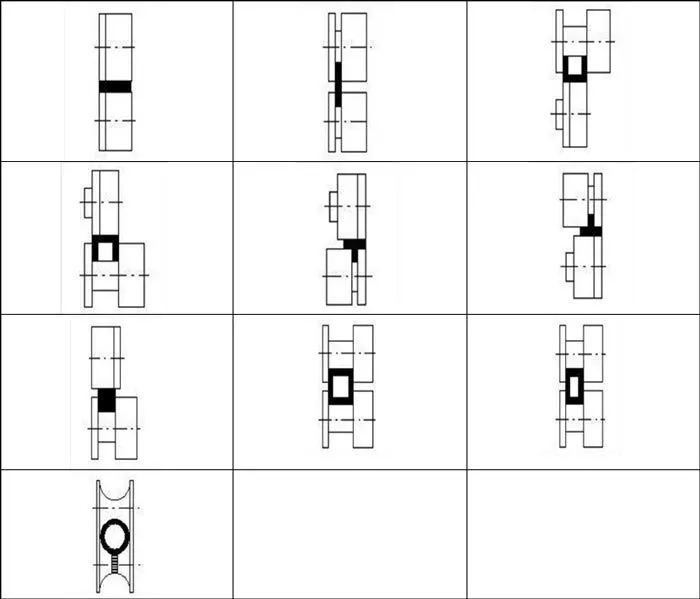

Схема настройки роликов

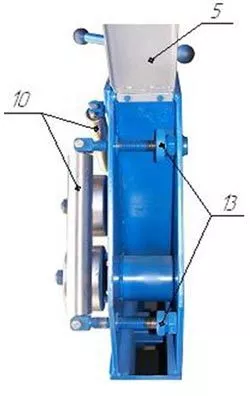

Предполагается, что заготовка будет «колебаться» в роликах, для предотвращения этого настройте направляющие валы 10 при помощи регулирующих гаек 13. Изгиб заготовки осуществляется вращением электромеханического привода (связанного с опорными роликами через шестерни), при помощи нажатия реверсивных педалей на стойке 3. Смена возвратно-поступательного движения роликов осуществляется через кнопку СТОП. Для извлечения заготовки 14 возвращаем прижимной ролик 11 в верхнее положение с помощью вращения рукоятки 7, и извлекаем заготовку.
Cтанок профилегибочный. Устройство и принцип работы.

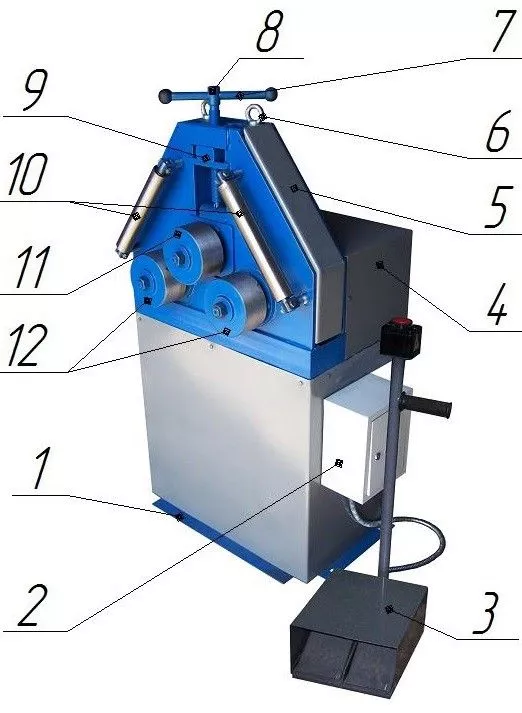

Cтанок профилегибочный состоит из следующих основных частей.
1. Рама | 8. Винт. |
2. Электрошкаф. | 9. Гайка. |
3. Стойка с педалями. | 10. Направляющие валы. |
4. Защитный кожух. | 11. Прижимной ролик. |
5. Кожух регулирующих гаек направляющих валов. | 12. Опорные ролики. |
6. Рым-болты. | 13. Регулирующие гайки. |
7. Рукоятка прижимного ролика. | 14. Заготовка. |
Установка станка профилегибочного
Оборудование поставляется полностью готовым к работе.
Профилегиб должен быть жёстко установлен и закреплён через специальные отверстия в раме четырьмя анкерными болтами (болты в комплект не входят).
- Перед началом работы убедиться, что профилегиб заземлён.
- Проверить внешним осмотром целостность механических и электрических соединений.
Первоначальный пуск.
Очистить ролики от консервирующей смазки (сухой тканью-ветошью).
Убедиться в соответствии напряжения питающей сети параметрам профилегиба.
После чего приступить к обкатке профилегиба на холостом ходу в течение 30 мин
В случае возникновения отклонений от нормального режима работы немедленно остановить профилегиб и устранить неисправность.
Обрабатываемый материал:
- заготовка должна быть очищена от масла и сухой;
- твёрдость материала должна быть одинаковой по всей длине заготовки;
- сгибаемые части заготовки должны быть гладкими.
Принцип работы.
- Открутить ключом гайки 15 крепления прижимного ролика 11 и опорных роликов 12
- Установить ролики на валы со шпонкой и закрепить с помощью гаек.

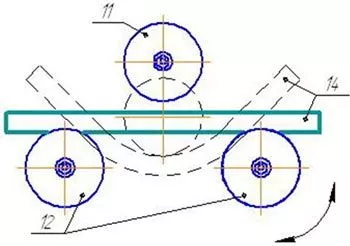

- Далее с помощью рукоятки 7 поднять прижимной ролик 11 в верхнее положение. Изгибаемую деталь расположить между опорными 12 и прижимным 11 роликами. С помощью вращения рукоятки прижимного ролика 7 плавно опускать прижимной ролик 11 (1/2 оборота) на величину, необходимую для формирования требуемого радиуса изгиба. Изгиб на предельном радиусе за одну операцию невозможен, по этому требуется повторение операции сгиба, прежде чем вы достигните определённого радиуса.
МГ-0080-П-М Станок профилегибочный ― Характеристики
Бренд
|
Металлица |
Напряжение питания, В
|
3x380 |
Диаметр вала, мм
|
46 |
Мощность привода, кВт
|
1.5 |
Диаметр ролика, мм
|
155 |
Масса, кг
|
210 |
Габаритные размеры, мм
|
950х700х1400 |
МГ-0080-П-М Станок профилегибочный ― Отзывы
